噴射泵是利用流體流動時範靜壓能與動能相互轉換的原理來吸、送沉體的，既可用於吸送氣體，也可用於吸送液體。在化工生產中，噴射泵常用於抽真空，故又稱為噴射式真空泵。

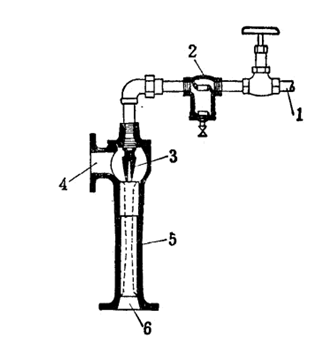

噴射泵的工作流體可以是蒸汽，也可以是液體。圖1所示的為蒸汽噴射泵。工作蒸汽在高壓下以很高的速度從噴咀3噴出，在噴射過程.II,慈汽的靜壓能轉變為動能.產生低壓，而將氣體吸人。吸人的氣體與蒸汽混合後進入擴散芳5,速度逐漸降低，壓張隨之升高，一範後從壓出口6排出。
噴射泵構造簡單、緊(jin)決(jue)，沒(mei)有(you)活(huo)動(dong)部(bu)分(fen)。但(dan)是(shi)效(xiao)率(lv)很(hen)低(di)，蒸(zheng)汽(qi)消(xiao)耗(hao)量(liang)大(da)，故(gu)一(yi)般(ban)多(duo)當(dang)作(zuo)真(zhen)空(kong)泵(beng)生(sheng)用(yong)，而(er)不(bu)作(zuo)為(wei)愉(yu)送(song)設(she)備(bei)用(yong)。由(you)於(yu)所(suo)輸(shu)送(song)的(de)流(liu)體(ti)與(yu)工(gong)作(zuo)流(liu)體(ti)混(hun)合(he)，因(yin)而(er)使(shi)其(qi)應(ying)用(yong)範(fan)圍(wei)受(shou)到(dao)一(yi)定(ding)的(de)限(xian)製(zhi)。

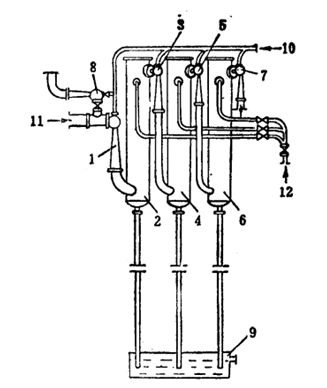

如果將幾個噴射泵巾聯起來使用，便可得到更高的真空度。圖2所示的為三級蒸汽噴射泵。工作蒸汽10與山氣體吸入口11吸人的氣體先進入第一級噴射泵1，經冷凝器2使蒸汽冷凝，氣體則進入第二級噴射泵3.而後.順序通過冷凝器4、第三級噴射泵5及冷凝器6,最後由噴射泵7排出。輔助噴射泵8與(yu)主(zhu)要(yao)噴(pen)射(she)泵(beng)並(bing)聯(lian)，用(yong)以(yi)增(zeng)加(jia)啟(qi)動(dong)速(su)度(du)。當(dang)係(xi)統(tong)達(da)到(dao)指(zhi)定(ding)的(de)真(zhen)空(kong)度(du)時(shi)，輔(fu)助(zhu)噴(pen)射(she)泵(beng)即(ji)可(ke)自(zi)線(xian)路(lu)中(zhong)切(qie)斷(duan)。各(ge)冷(leng)凝(ning)器(qi)中(zhong)的(de)冷(leng)凝(ning)液(ye)和(he)冷(leng)卻(que)水(shui)均(jun)流(liu)入(ru)槽(cao)中(zhong)。 |
