一、X型旋片式真空泵的型號意義：
|
二、X型旋片式真空泵的介紹及用途：
X型旋片式真空泵係單級旋片式真空泵，能抽除大量水蒸氣的新產品，由於泵本身帶有油再生裝置和可靠的氣鎮裝置，延長了泵油的使用壽命。X型旋片式真空泵用來對密封容器抽除氣體所獲得真空的基本設備，適用於電子器件製造，真空幹燥、過濾、浸漬、塗膜、焊接、冶煉及實驗室裝備等（工藝品專用泵）。它可單獨使用，也可作為羅茨泵、擴散泵的前級泵使用，但不適用於自一容器抽至另一容器作輸送泵用。當抽除含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的有水的、有灰埃的等等氣體時，應加附設裝置。主要型號有：X-100型單級旋片式真空泵、X-150型單級旋片式真空泵。
三、X型旋片式真空泵的特點：
1、相對於XD型旋片式真空泵具有極限真空高，對於滑閥真空泵可通過調整消聲針閥來控製噪聲，由於其轉子偏心質量小，且對轉子作了平衡，故振動小。
2、X係列旋片式真空泵抽氣效率高。
3、X係列旋片式真空泵氣鎮性能好。
Xxiliexuanpianshizhenkongbengyoujingguoteshushejideqizhenzhuangzhikexiangpaiqiqiangchongruganzaoqiti，congerdadajiangdipaichuqitizhongzhengqidefenyali。dangqidiyubengwenxiadebaohezhengqiyashijikesuichongrukongqipaichubengwai，erbimianningjiezaibengzhong。
4、X係列旋片式真空泵配有溫控水量調節閥。
泵工作時通過泵自身所配上述調節水壓，可將泵溫調至75oC±5oC，從而提高排出泵外，但應使泵溫不超過80oC（油箱測溫點）。
5、X係列旋片式真空泵有油水分離器。
它能夠使泵油中的雜質和凝結物積存到油水分離器的底部，通過安裝在底部的放水閥排出泵外。
四、X型旋片式真空泵的性能參數表： |
| 型號 |
X-100 |
X-150 |
| 抽氣速率(L/s) |
100 |
150 |
極限壓力
(Pa) |
|
≤6 |
≤6 |
| 有氣鎮時 |
≤90 |
≤90 |
| 水蒸汽抽除量(g/h) |
8000 |
12000 |
| 泵轉數(rpm) |
380 |
360 |
| 配用電機功率(kW) |
7.5 |
15 |
| 入口公稱尺寸(mm) |
100 |
100 |
| 噪音 dB(A) |
≤80 |
≤98 |
注：泵的極限壓力係指壓縮式真空計測得的肥可凝性氣體極限壓力。抽氣速率與進口壓力曲線 |
五、X型旋片式真空泵的原理及結構圖：
X型旋片式真空泵主要由泵體（7）、轉子（9）和旋片（8）等零件所組成（見原理示意圖）。在泵體腔內偏心地裝著轉子，轉子槽中裝兩塊旋片，由於彈簧彈力作用及轉子旋轉所產生的離心力旋片緊巾腔壁，泵體中的進、排pai氣qi隻zhi被bei轉zhuan子zi和he旋xuan片pian分fen隔ge成cheng兩liang個ge部bu分fen，轉zhuan子zi在zai腔qiang內nei旋xuan轉zhuan，周zhou期qi性xing地di將jiang進jin氣qi口kou部bu分fen容rong積ji逐zhu漸jian擴kuo大da而er吸xi入ru氣qi體ti，同tong時shi逐zhu漸jian壓ya縮suo排pai氣qi部bu分fen容rong積ji，將jiang吸xi入ru氣qi體ti壓ya縮suo從cong排pai氣qi閥fa（5）排出，因而達到抽氣目的。

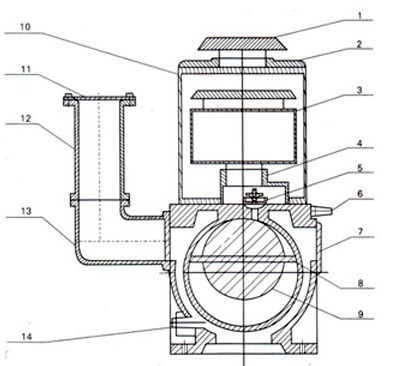

X型旋片式真空泵的結構圖： |
|
| 序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
| 1 |
排氣箱 |
6 |
進出水嘴 |
11 |
進氣蓋板 |
| 2 |
油箱蓋 |
7 |
泵體 |
12 |
進氣接管 |
| 3 |
擋油罩 |
8 |
旋片 |
13 |
進氣彎管 |
| 4 |
排氣罩油盒 |
9 |
轉子 |
14 |
放水螺塞 |
| 5 |
排氣閥 |
10 |
油箱 |
|
|
|

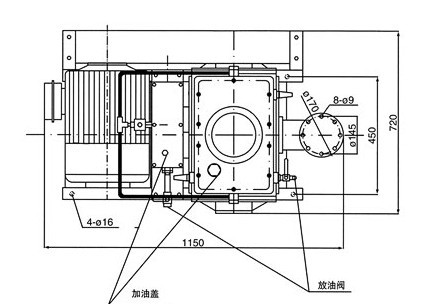

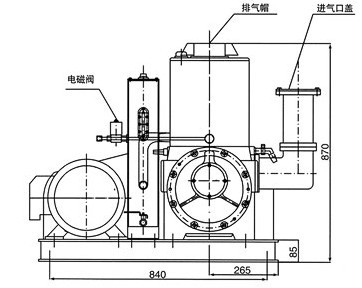

| 六、X型旋片式真空泵的外形尺寸圖： |
|

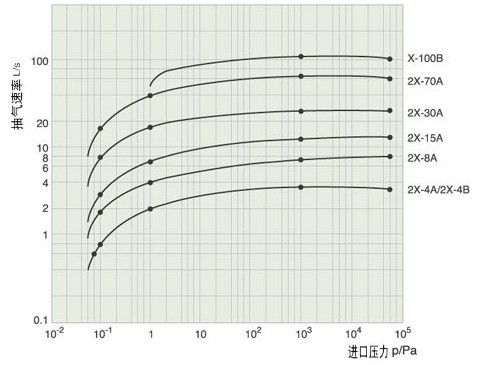

七、X型旋片式真空泵的性能曲線圖：
 |
X型旋片式真空泵的選型須知：
一、請提供以下詳細數據：①X型旋片式真空泵的產品名稱與型號②X型旋片式真空泵的真空度要求單位PA或MPA③X型旋片式真空泵抽速要求單位L/S或M3/MIN④X型旋片式真空泵的使用與否和工作條件⑤X型旋片式真空泵的電機功率（KW）⑥X型旋片式真空泵的轉速（r/min）⑦X型旋片式真空泵的電壓〔V〕⑧X型旋片式真空泵的進出口口徑⑨X型旋片式真空泵是否帶附件，⑩X型旋片式真空泵的材質要求以便我們的為您正確選型。
二、若已經由設計單位選定我公司的X型旋片式真空泵的產品型號，請按X型旋片式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
