一、JZJS係列羅茨水環真空機組概述：
JZJS係列羅茨水環真空機組是以羅茨泵為主泵，以水環泵為前級泵串聯而成的。羅茨水環真空機組選用水環泵作為前級泵比其它真空泵更為有利，它克服了單台水環泵使用時極限壓力差（機組的極限壓力比水環泵有很大的提高），在zai一yi定ding壓ya力li下xia抽chou氣qi速su率lv低di的de缺que點dian，同tong時shi保bao留liu了le羅luo茨ci泵beng能neng迅xun速su工gong作zuo，有you較jiao大da抽chou氣qi速su率lv的de優you點dian。尤you其qi能neng夠gou適shi應ying抽chou除chu大da量liang的de可ke凝ning性xing蒸zheng汽qi，特te別bie是shi當dang氣qi鎮zhen油you封feng機ji械xie真zhen空kong泵beng排pai除chu可ke凝ning性xing蒸zheng汽qi能neng力li不bu夠gou，或huo使shi用yong的de溶rong劑ji能neng使shi泵beng油you惡e化hua而er影ying響xiang性xing能neng，或huo者zhe是shi真zhen空kong係xi統tong不bu允yun許xu油you汙wu染ran的de時shi候hou更geng為wei明ming顯xian。當dang配pei有you防fang爆bao電dian機ji及ji電dian器qi時shi並bing遵zun守shou相xiang應ying的de安an全quan規gui則ze下xia，還hai可ke抽chou除chu易yi燃ran易yi爆bao的de氣qi體ti。
二、JZJS係列羅茨水環真空機組用途：
JZJS係列羅茨水環真空機組廣泛地用於化工行業中的真空蒸餾、真空蒸發、脫水結晶；食品行業中的冷凍幹燥；醫藥工業的真空幹燥；輕紡工業的滌綸切片；高空模擬試驗等的抽真空係統中。
三、JZJS係列羅茨水環真空機組特點：
1、羅茨水環機組與使用單泵相比節能效果顯著；
2、占地麵積小、工作可靠；
3、高真空工況下、抽氣速率大；
4、適用於抽除空氣或其它不溶於水，不含固體顆粒，無腐蝕性的氣體。 |

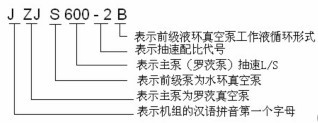

四、JZJS係列羅茨水環真空機組的型號意義： |
 |
| 五、JZJS係列羅茨水環真空機組的技術參數表： |
|
主泵 |
推薦前級泵 |
極限壓力（Pa） |
抽速（L/S） |
總功率 |
JZJS70-2 |
ZJB-70 |
2SK-1.5（2BV2070） |
500 |
70 |
5.5 |
JZJS70-1 |
ZJB-70 |
2SK-3（2BV5111） |
500 |
70 |
9 |
JZJS70-2.1 |
ZJB-70 |
ZJ-30、2SK-1.5（2BV2070） |
100 |
70 |
6.25 |
JZJS70-1.1 |
ZJB-70 |
ZJ-70、2SK-3（2BV5111） |
100 |
70 |
10.5 |
JZJS150-1 |
ZJB-150 |
2SK-6（2BV5131） |
500 |
150 |
17.2 |
JZJS150-2 |
ZJB-150 |
2SK-3（2BV5111） |
500 |
150 |
11.2 |
JZJS150-2.1 |
ZJB-150 |
ZJ-70、2SK-3（2BV5111） |
100 |
150 |
12 |
JZJS150-2.2 |
ZJB-150 |
ZJ-70、2SK-3（2BV5111） |
100 |
150 |
7.7 |
JZJS300-2 |
ZJB-300 |
2SK-6（2BV5131） |
500 |
300 |
19 |
JZJS300-1 |
ZJB-300 |
2SK-12（2BE1202） |
500 |
300 |
26 |
JZJS300-2.1 |
ZJB-300 |
ZJ-150、2SK-6（2BV5131） |
100 |
300 |
21.2 |
JZJS300-2.2 |
ZJB-300 |
ZJ-150、2SK-3（2BV5111） |
100 |
300 |
13.7 |
JZJS300-4.2 |
ZJB-300 |
ZJ-70、2SK-1.5（2BV2070） |
100 |
300 |
9.5 |
JZJS300-4.1 |
ZJB-300 |
ZJ-70、2SK-3（2BV5111） |
100 |
300 |
13 |
JZJS600-2 |
ZJB-600 |
2SK-12（2BE1202） |
500 |
600 |
29.5 |
JZJS600-4.2 |
ZJB-600 |
ZJ150、2SK-3（2BV5111） |
100 |
600 |
17.2 |
JZJS600-4.1 |
ZJB-600 |
ZJ150、2SK-6（2BV5131） |
100 |
600 |
24.7 |
JZJS600-2.1 |
ZJB-600 |
ZJ300、2SK-12（2BV5161） |
100 |
600 |
33.5 |
JZJS600-4.2.1 |
ZJB-600 |
ZJ150、ZJ70、2SK-3（2BV5111） |
20 |
600 |
18.7 |
JZJS1200-4.2 |
ZJB-1200 |
ZJ-300、2SK-6（2BV5131） |
100 |
1200 |
30 |
JZJS1200-4.1 |
ZJB-1200 |
ZJ-300、2SK-12（2BE1202） |
100 |
1200 |
37 |
JZJS1200-4.2.1 |
ZJB-1200 |
ZJ-300、ZJ-150、2SK-6（2BV5131） |
100 |
1200 |
32.2 |
JZJS2500-4.2 |
ZJB-2500 |
ZJ-600、2SK-12（2BE1202） |
100 |
2500 |
48 |
JZJS2500-4.2.1 |
ZJB-2500 |
ZJ-600、ZJ-300、2SK-12（2BE1202） |
100 |
2500 |
52 |
|
說明：1、以上表格為行業推薦標準係列，也可根據用戶特殊要求選型設計。
2、泵的技術指標祥見各單泵說明書。 |

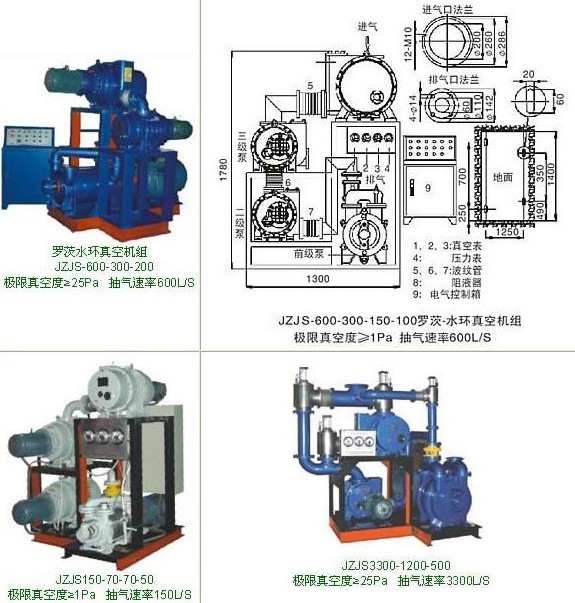

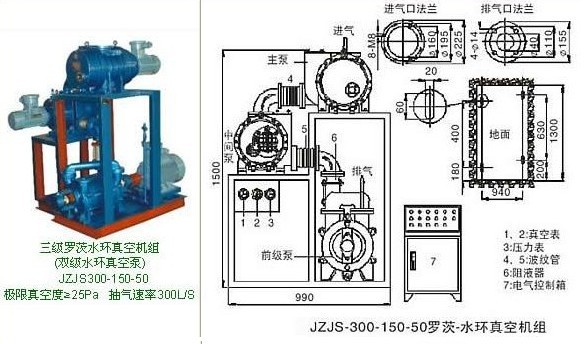

四、JZJS係列羅茨水環真空機組的結構圖與安裝尺寸： |
 |
 |
五、JZJS係列羅茨水環真空機組的安裝說明：
1、JZJS係列羅茨水環真空機組應安裝在明亮少塵的通風性能好的建築物內，環境溫度為5-40℃。
2、JZJS係列羅茨水環真空機組周圍應留有充足的空地，便於日常檢查維修保養。
3、JZJS係列羅茨水環真空機組出廠時一般已安裝在機架上，用戶須澆製混凝土基礎，並在混凝土中埋進固定機組螺栓（一般用膨脹螺栓）基礎平麵要求水平。
4、將JZJS係列羅茨水環真空機組就位固定後，連接管路、管道通徑不得小於泵進出氣口通徑，管道內無任何焊渣、雜質等異物，主泵進氣口上方與係統連接管路中應安裝閥門，使真空機組與係統隔開，係統允許的總漏率應≤10PaL/S。
5、當抽除氣體中含有顆粒物時必須在主泵上方的管道中加裝過濾裝置。
6、當抽除氣體中帶有較強腐蝕性時（PH≤5）,必須在主泵上方的管道中加裝中和裝置。
7、JZJS係列羅茨水環真空機組的水環泵出氣口的管道應盡量短，管道通徑等於出口通徑，要求彎頭少（一般不超過3個）排水管連接高度不得高於0.5米。
8、接好JZJS係列羅茨水環真空機組用進水管，管路上應有閥門以便控製泵的進水量，進水管通徑采用1/2水管為宜，水壓為0.1MPa-0.2MPa為宜，水源以清潔的自來水或井水為宜。
9、JZJS係列羅茨水環真空機組的電氣控製櫃應安裝在適當位置，便於操作，如果用戶自配電氣控製櫃，則要根據JZJS係列羅茨水環真空機組的工作程序進行設計安裝，各泵的轉向符合規格要求。（出廠時個泵均有轉向箭頭，不得反轉）JZJS係列羅茨水環真空機組電氣設備必須具有互鎖及自動保護裝置，要求工作可靠安全。 |
JZJS係列羅茨水環真空機組選型須知：
一、請提供以下詳細數據：①羅茨水環真空機組的產品名稱與型號②羅茨水環真空機組的真空度要求單位PA或MPA③羅茨水環真空機組抽速要求單位L/S或M3/MIN④羅茨水環真空機組的使用與否和工作條件⑤羅茨水環真空機組的電機功率（KW）⑥羅茨水環真空機組的轉速（r/min）⑦羅茨水環真空機組的電壓〔V〕⑧羅茨水環真空機組的進出口口徑⑨羅茨水環真空機組的材質要求⑩羅茨水環真空機組是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的羅茨水環真空機組的產品型號，請按羅茨水環真空機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
