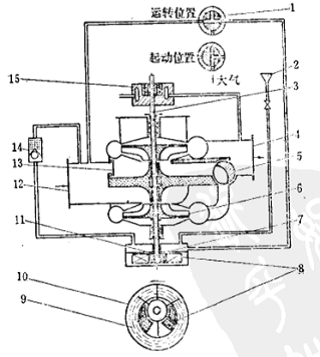

圖1  6CBLZ-7型離心泵裝置示意圖

1-三通旋塞；2-引水漏鬥
；3-泵軸；4-排出管；5-串並聯轉換閥；6-離心泵葉輪；7-水環泵排出孔口；8-水環泵葉輪；9-水環；10-水環泵外殼；11-水環泵吸入孔口
；12-吸入管


；13-單向閥；14-帶有濾網的止回閥；15-推力軸承

水環泵葉輪8偏心地安裝在圓形泵殼10中。葉輪的上
、下端麵與泵殼10的蓋板之間的間隙約為0.15~0.25毫米。在泵殼的上蓋板開設新月形孔口7(排出)和11(吸入)。水環式真空泵在工作前需經引水漏鬥2灌入一定量的工作水，當葉輪8被泵軸3帶動回轉時，處於泵殼10內的工作水就會隨之旋轉，並產生一定的離心力，使水在泵殼的內側至新月形孔口外沿之間形成一個水環9。當葉輪8按圖示箭頭的指向旋轉並且葉片掃過新月形孔口11時
，水環內側與兩相鄰葉片所形成的容積就會逐漸增大，其中壓力隨之降低，因而就可自孔口11(與離心泵吸入空間相通)吸入空氣。當葉片繼而掃過新月形孔口7時，其容積就將不斷減小
，這時，水環泵所吸入的空氣也就將因受壓而經孔口
，排出，此時應把三通旋塞1搬ban到dao起qi動dong位wei置zhi，以yi便bian將jiang空kong氣qi排pai入ru大da氣qi。當dang上shang述shu兩liang相xiang鄰lin葉ye片pian轉zhuan至zhi圖tu示shi的de頂ding部bu位wei置zhi時shi，排pai出chu也ye就jiu停ting止zhi。隨sui著zhe離li心xin泵beng吸xi入ru空kong間jian中zhong的de空kong氣qi的de不bu斷duan抽chou除chu，吸xi入ru管guan中zhong也ye就jiu逐zhu漸jian充chong滿man了le水shui
，這zhe時shi水shui環huan泵beng從cong吸xi入ru管guan12zhongchouxidejiubuzaishikongqiershishuile。yincidangsantongxuansaiyoulianxudezhenggushuiliupaichushi，lixinbengdeyinshuigongzuojiugaowancheng

，bengjiukezhengchanggongzuo。zheshiyingjiangsantongxuansai1搬至運轉位置
，以便將水環泵的排水重新導回吸入管12之中。為了防止真空泵工作係統堵塞和保證在停車時空氣不會經真空泵的管路流回離心泵的吸入管，在真空泵的吸入管路中，設有一個帶濾網的止回閥14.
