2BW4-353-0型水環式真空泵組是由2BE1353-0水環式真空泵、汽水分離器、工作水冷卻器、氣動控製係統、高低水位調節器連接管、閥門、共用底盤及電氣控製設備等組成。

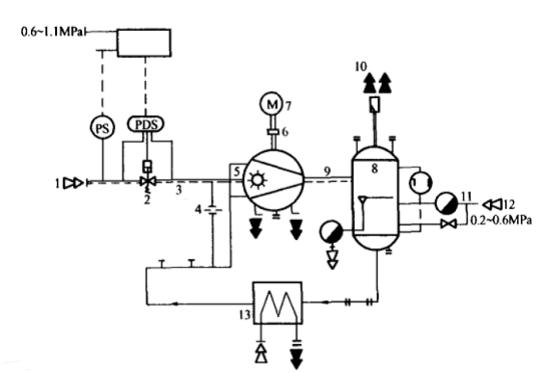

真空泵組工作流程見圖1，由凝汽器抽吸來的氣體經氣體吸入口(件1)、氣動蝶閥(件2)，管道(件3)進入2BE1353-0水環式真空泵(件5)，該泵F由490r/min低速電動機(件7)通過聯軸器(件6)驅動，由真空泵排出的氣體經管道(件9)，進入汽水分離器(件8)，分離後的氣體經氣體排出口(件10)排向大氣。分離出來的水通過水位調節器(件11)的補充水一起進入冷卻器(件13)。冷卻後的工作水，一路經孔板(件4)噴入真空泵進口，使即將抽入真空泵氣體中的可凝部分凝結，提高了真空泵的抽吸能力;另ling一yi路lu直zhi接jie進jin入ru泵beng體ti，維wei持chi真zhen空kong泵beng的de水shui環huan和he降jiang低di水shui環huan的de溫wen度du。冷leng卻que器qi冷leng卻que水shui一yi般ban可ke直zhi接jie取qu自zi凝ning汽qi器qi冷leng凝ning水shui，冷leng卻que器qi冷leng卻que水shui出chu水shui接jie入ru凝ning汽qi器qi冷leng卻que水shui出chu水shui。 |
