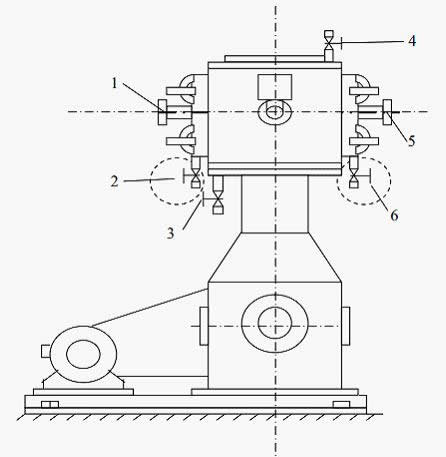

1—進氣口；2—冷凝水排出口；3—冷卻水進口；4—冷卻水出口；
5—排氣口；6—冷凝水排出口
圖1 無油立式往複泵加裝冷凝水排出閥位置圖
具體改造過程為:
(1)解體、拆下缸頭。
(2)缸頭翻轉固定在搖臂鑽床(型號Z3050X16)工作台麵上。
(3)在進氣腔、排氣腔底部中心位置上距氣腔外邊沿30mm處打上樣衝眼。
(4)先拿手槍鑽用Φ6mm的鑽頭鑽引孔，然後在搖臂鑽床上用Φ17.3mm的鑽頭分別打孔(轉速控製在180~220r/min、進刀量在0.18~0.22mm/min)，完成小17.3mmx20mm的通孔。
(5)用M20x2.5絲錐的頭攻和二攻分別攻絲，保持絲錐與孔平麵的垂直，按右旋1/3圈、左旋1/2圈的方法用力均勻進行攻絲並清除毛刺，重新組裝真空泵。
(6)用車床加工相同兩節100mm長的1/2“厚壁鋼管，外徑21.2mm壁厚3.25mm雙絲頭，一頭是M20x2.5的標準螺紋絲，螺紋絲長20mm;一頭是1/2"管螺紋絲，絲頭長25mm;再加工相同兩節50mm長的管螺紋單絲頭，並纏上生料帶。
(7)將jiang標biao準zhun螺luo紋wen絲si的de一yi頭tou纏chan上shang生sheng料liao帶dai，保bao證zheng真zhen空kong的de密mi封feng，分fen別bie安an裝zhuang在zai新xin加jia工gong的de缸gang體ti內nei絲si口kou上shang。安an裝zhuang過guo程cheng控kong製zhi絲si頭tou不bu能neng高gao於yu氣qi腔qiang內nei平ping麵mian，這zhe樣yang有you利li於yu腔qiang內nei積ji液ye的de及ji時shi排pai除chu。
(8)在管螺紋絲一頭分別加安DN15的球閥;備好的單絲頭安裝在球閥的下端，並將其連接在排水口上。
具ju體ti使shi用yong操cao作zuo過guo程cheng稍shao有you變bian化hua，即ji真zhen空kong泵beng啟qi動dong前qian，新xin加jia兩liang球qiu閥fa均jun應ying打da開kai，檢jian查zha球qiu閥fa，如ru有you液ye體ti及ji時shi排pai出chu。真zhen空kong泵beng啟qi動dong正zheng常chang後hou，應ying關guan閉bi吸xi氣qi腔qiang下xia的de球qiu閥fa，排pai氣qi腔qiang下xia的de球qiu閥fa常chang開kai。
經過以上改造，凝液可以及時排出，頻發的液擊故障得到了徹底地排除，潤滑油乳化的現象得到極大的改善！
