主真空係統的係統構成

真空氣相幹燥設備中的真空係統包括主真空係統和泄漏泵係統兩部分。

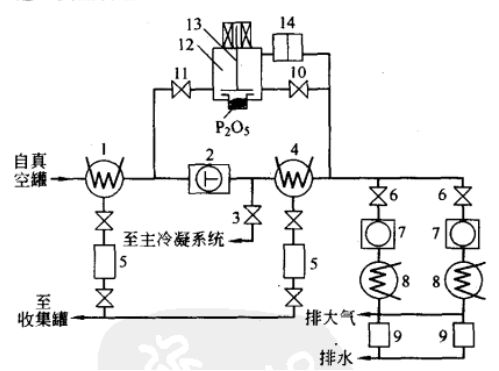

①係統構成主真空係統的構成如圖1所示、主要由主泵(羅茨真空泵)、前級泵(旋片式真空泵或滑閥式真空泵)、前級冷凝器、中間冷凝器、排氣分離器、水蒸氣壓力儀以及管道、閥門等構件組成


，作用是在準備階段、高(gao)真(zhen)空(kong)階(jie)段(duan)及(ji)真(zhen)空(kong)泵(beng)油(you)時(shi)對(dui)真(zhen)空(kong)罐(guan)抽(chou)真(zhen)空(kong)。雖(sui)然(ran)在(zai)降(jiang)壓(ya)階(jie)段(duan)真(zhen)空(kong)雄(xiong)中(zhong)的(de)煤(mei)油(you)基(ji)本(ben)排(pai)光(guang)，但(dan)在(zai)絕(jue)緣(yuan)材(cai)料(liao)中(zhong)還(hai)含(han)有(you)殘(can)留(liu)的(de)煤(mei)油(you)，因(yin)此(ci)在(zai)高(gao)真(zhen)空(kong)階(jie)段(duan)，進(jin)人(ren)主(zhu)真(zhen)空(kong)係(xi)統(tong)的(de)氣(qi)體(ti)仍(reng)含(han)有(you)一(yi)定(ding)的(de)煤(mei)油(you)蒸(zheng)氣(qi).會(hui)在(zai)前(qian)級(ji)冷(leng)凝(ning)器(qi)和(he)中(zhong)間(jian)冷(leng)凝(ning)器(qi)中(zhong)冷(leng)凝(ning)成(cheng)液(ye)體(ti)，而(er)氣(qi)體(ti)中(zhong)的(de)水(shui)蒸(zheng)氣(qi)成(cheng)分(fen)則(ze)被(bei)前(qian)級(ji)泵(beng)排(pai)出(chu)，在(zai)排(pai)氣(qi)冷(leng)凝(ning)器(qi)中(zhong)凝(ning)結(jie)收(shou)集(ji)。兩(liang)個(ge)前(qian)級(ji)泵(beng)還(hai)擔(dan)負(fu)著(zhe)在(zai)熱(re)發(fa)器(qi)和(he)真(zhen)空(kong)罐(guan)發(fa)生(sheng)翻(fan)氣(qi)報(bao)警(jing)時(shi)進(jin)行(xing)緊(jin)急(ji)抽(chou)空(kong)的(de)任(ren)務(wu)。緊(jin)急(ji)抽(chou)空(kong)是(shi)通(tong)過(guo)閥(fa)3的管道經冷凝係統的主冷凝器進行的，冷凝器用以保證抽空時煤油熱氣冷凝.盡誣使煤油蒸氣少進入真空機組.
